¿Se puede utilizar un banco de pruebas de fuerza para pruebas de materiales compuestos?
En el ámbito de la ciencia de los materiales, los materiales compuestos han surgido como una clase revolucionaria, que ofrece una combinación única de propiedades que superan a los materiales tradicionales. Sus amplias aplicaciones, desde la industria aeroespacial y automotriz hasta equipos deportivos, han estimulado la necesidad de métodos de prueba precisos y confiables. Como proveedor de bancos de pruebas de fuerza, a menudo me preguntan si nuestros bancos de pruebas de fuerza se pueden utilizar para pruebas de materiales compuestos. En este blog profundizaremos en las capacidades de los bancos de pruebas de fuerza en este sentido.
Comprensión de los materiales compuestos
Los materiales compuestos se obtienen combinando dos o más materiales constituyentes distintos con diferentes propiedades físicas o químicas. El resultado es un material con características mejoradas, como una alta relación resistencia-peso, resistencia a la corrosión y un mejor rendimiento ante la fatiga. Los tipos comunes de materiales compuestos incluyen compuestos reforzados con fibras, donde las fibras (como carbono, vidrio o aramida) están incrustadas en una matriz (generalmente una resina polimérica).
El papel de los bancos de pruebas de fuerza
Un banco de pruebas de fuerza es un equipo versátil diseñado para aplicar una fuerza controlada a una muestra y medir la respuesta resultante. Por lo general, consta de un marco, una celda de carga para medir la fuerza, un sistema de accionamiento para aplicar la fuerza y un sistema de control para establecer los parámetros de prueba. Los bancos de pruebas de fuerza pueden realizar una variedad de pruebas, incluidas pruebas de tracción, compresión, flexión y corte.
Ensayos de tracción de compuestos
La prueba de tracción es una de las pruebas más comunes para materiales compuestos. Implica aplicar una fuerza de tracción a una muestra compuesta hasta que falle y medir la fuerza y la deformación durante el proceso. Un banco de pruebas de fuerza puede equiparse con agarres apropiados para sujetar la muestra compuesta de forma segura y aplicar una fuerza de tracción uniaxial. La celda de carga en el banco de pruebas mide con precisión la fuerza aplicada, mientras que se puede usar un extensómetro para medir el alargamiento de la muestra. Estos datos son cruciales para determinar propiedades mecánicas importantes del compuesto, como la resistencia a la tracción, el módulo de elasticidad y la deformación en el momento de la falla.
Por ejemplo, en la industria aeroespacial, los compuestos reforzados con fibra de carbono se utilizan ampliamente en las estructuras de los aviones. Las pruebas de tracción utilizando un banco de pruebas de fuerza ayudan a garantizar que estos compuestos cumplan con los estrictos requisitos de resistencia y rendimiento. Los resultados de las pruebas se pueden utilizar para optimizar el proceso de fabricación y seleccionar los materiales más adecuados para aplicaciones específicas.
Prueba de compresión
La prueba de compresión es otra prueba importante para los materiales compuestos, especialmente aquellos utilizados en aplicaciones donde están sujetos a cargas de compresión. Se puede utilizar un banco de pruebas de fuerza para aplicar una fuerza de compresión a una muestra compuesta. Durante la prueba, se miden la fuerza y la deformación, y se pueden determinar propiedades como la resistencia a la compresión y el módulo. Esta información es vital para diseñar componentes que puedan soportar fuerzas de compresión, como columnas y vigas en la construcción o soportes de motor en aplicaciones automotrices.
Pruebas de flexión y corte
Además de las pruebas de tracción y compresión, los bancos de pruebas de fuerza también se pueden utilizar para pruebas de flexión y corte de materiales compuestos. La prueba de flexión, también conocida como prueba de flexión de tres o cuatro puntos, se utiliza para evaluar la resistencia a la flexión y la rigidez de los compuestos. El banco de pruebas aplica una carga a la muestra en puntos específicos, provocando que se doble. Los datos de fuerza y deflexión obtenidos del ensayo se utilizan para calcular las propiedades de flexión del compuesto.
La prueba de corte de compuestos implica la aplicación de una fuerza paralela al plano de la muestra para medir su resistencia y módulo de corte. Se puede configurar un banco de pruebas de fuerza con accesorios apropiados para realizar pruebas de corte con precisión en materiales compuestos. Esto es importante para aplicaciones donde las fuerzas cortantes son dominantes, como en juntas y conexiones.
Ventajas de utilizar bancos de pruebas de fuerza para pruebas de materiales compuestos
Existen varias ventajas al utilizar un banco de pruebas de fuerza para pruebas de materiales compuestos. En primer lugar, los bancos de pruebas de fuerza ofrecen alta precisión y repetibilidad. Las células de carga y los sistemas de control de estos soportes están calibrados para proporcionar mediciones precisas de fuerza y desplazamiento. Esto es esencial para obtener resultados de prueba confiables, especialmente cuando se trata de compuestos de alto rendimiento donde pequeñas variaciones en las propiedades pueden tener un impacto significativo en el rendimiento.
En segundo lugar, los bancos de pruebas de fuerza son altamente personalizables. Pueden equiparse con diferentes agarres, accesorios y sensores para realizar varios tipos de pruebas en materiales compuestos de diferentes formas y tamaños. Por ejemplo, para probar laminados compuestos delgados, se puede utilizar un agarre especial para evitar fallas prematuras en los puntos de agarre.
En tercer lugar, los bancos de pruebas de fuerza modernos están equipados con software avanzado que permite una fácil configuración de las pruebas, recopilación de datos y análisis. El software puede trazar curvas de fuerza y desplazamiento, calcular propiedades mecánicas automáticamente y generar informes de prueba completos. Esto ahorra tiempo y reduce la posibilidad de error humano en el análisis de datos.
Limitaciones y consideraciones
Si bien los bancos de pruebas de fuerza son una herramienta valiosa para las pruebas de materiales compuestos, también existen algunas limitaciones y consideraciones que deben tenerse en cuenta. Una limitación es que los resultados de la prueba obtenidos en un banco de pruebas de fuerza representan el comportamiento de la muestra compuesta bajo condiciones de prueba específicas. El rendimiento real del compuesto en aplicaciones del mundo real puede ser diferente debido a factores como las condiciones ambientales, las tasas de carga y los estados de tensión complejos.
Otra consideración es la necesidad de una preparación adecuada de la muestra. Las muestras compuestas deben prepararse cuidadosamente para garantizar que sean representativas del material real y para minimizar la influencia de los defectos de fabricación en los resultados de la prueba. Además, la selección de agarres y accesorios adecuados es crucial para evitar fallos prematuros en los puntos de agarre y garantizar una medición precisa de la fuerza aplicada.
Equipo complementario
Además de los bancos de pruebas de fuerza, existen otros equipos que se pueden utilizar junto con ellos para realizar pruebas de materiales compuestos más completas. Por ejemplo, unMolino de bolas planetario direccional completo para trabajo pesadose puede utilizar para preparar muestras compuestas mezclando los materiales de fibra y matriz a escala micro o nano. Esto asegura una distribución homogénea de los componentes, lo que puede tener un impacto significativo en las propiedades mecánicas del compuesto.

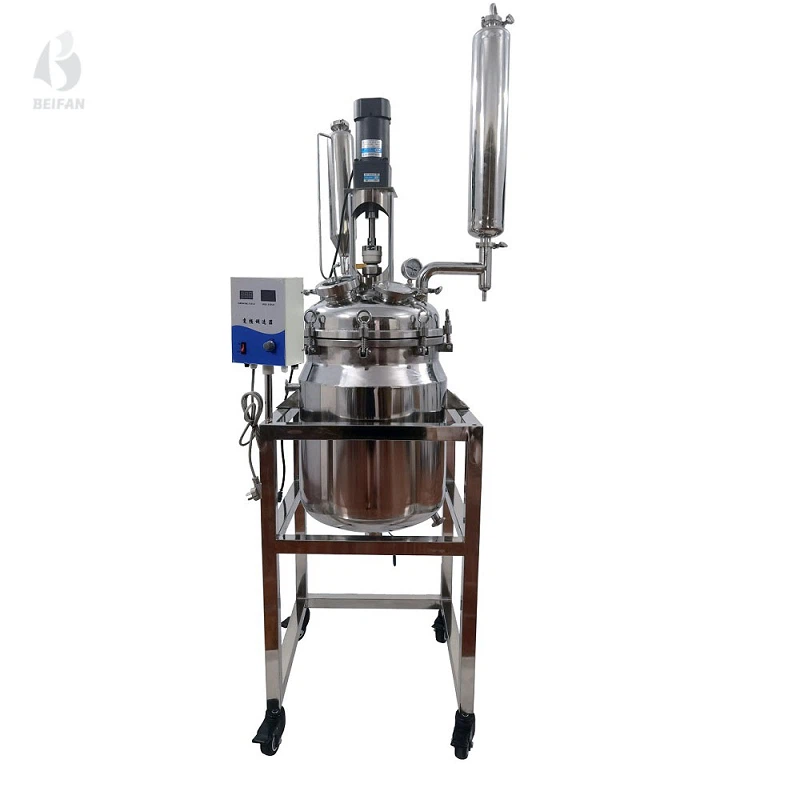

AReactor de acero inoxidable de doble capa de 50 litrosSe puede utilizar para la síntesis de la resina matriz en materiales compuestos. El reactor proporciona un ambiente controlado para las reacciones químicas involucradas en la síntesis de resina, lo que permite la producción de matrices de alta calidad con propiedades consistentes.
AEsterilizador a presiónSe puede utilizar para esterilizar muestras compuestas antes de realizar la prueba, especialmente en aplicaciones donde la presencia de contaminantes puede afectar los resultados de la prueba. Esto es particularmente importante en aplicaciones médicas y de contacto con alimentos de materiales compuestos.
Conclusión y llamado a la acción
En conclusión, los bancos de pruebas de fuerza pueden utilizarse para ensayos de materiales compuestos. Ofrecen una forma confiable y precisa de medir las propiedades mecánicas de los compuestos, lo cual es esencial para el control de calidad, el desarrollo de materiales y el diseño de productos. Sin embargo, es importante ser consciente de sus limitaciones y utilizarlos junto con otros equipos apropiados para una comprensión más completa de los materiales compuestos.
Si está involucrado en pruebas de materiales compuestos o está buscando un banco de pruebas de fuerza confiable para sus necesidades de pruebas, estamos aquí para ayudarlo. Nuestro equipo de expertos puede brindarle información detallada sobre nuestros productos, ayudarlo a seleccionar el banco de pruebas adecuado para su aplicación y ofrecerle soporte durante todo el proceso de prueba. No dude en contactarnos para iniciar una conversación sobre sus requisitos de adquisición y explorar cómo nuestros bancos de pruebas de fuerza pueden satisfacer sus necesidades.
Referencias
- Yokozeki, A. y Shab Tak, P. (2017). Materiales compuestos: ciencia y aplicaciones. Saltador.
- Mallick, PK (2007). Fibra: compuestos reforzados: materiales, fabricación y diseño. Prensa CRC.
- ASTM Internacional. (2019). Normas ASTM para pruebas de materiales compuestos. ASTM Internacional.
